根據要分離顆粒的粒度使用不同類型的設備。如圖1中的振動篩可用于分離直徑0.25厘米以上的顆粒，低于此篩分的效率就不高。分離過程是基于顆粒在流體中沉降速度的差別。通常稱為分級。

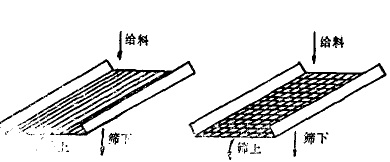

圖1 棒條篩和編網篩

在重力作用下，顆粒與流體中沉降時受到阻力，當阻力等于顆粒的有效重量時，顆粒達到更大速度一極限沉降速度。極限速度與粒度和濃度有關。

如果再所分離顆粒的諸極限速度之間，流體向上有一個中值速度，那就可以將顆粒分成順流運動的顆粒和逆流運動的顆粒。這就是水力分級分離顆粒的基礎。

圖2 耙式分級機

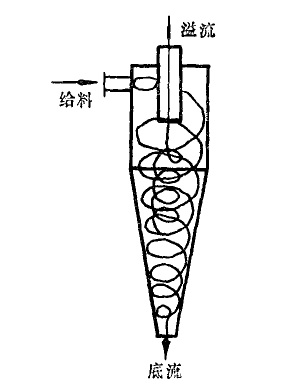

圖3水力旋流器

上圖2顯示了利用重力作為分離力的分級機作業。圖3為利用離心力作為分離力的水力旋流器作業。

耙式分級機與螺旋分級機總體結構相仿。耙子上部吊掛起來，下部沉入礦漿中;利用偏心運動，使耙子從斜面上移動一個短距離，然后提起耙子返回到原始位置;如此反復運動，沉砂會慢慢地從斜面輸送到排礦端。運動機構由曲軸系統、偏心輪和用以移動耙子的連桿所組成。

(圖1)耙子的提升高度通常為耙板高度的90%～95%。耙子的數目由一個(單耙)到六個(六聯)，單耙的寬度標準為1200mm，也有1500mm的。耙式分級機是一種陳舊設備，其結構復雜，傳動機構落后、生產能力低，現已被淘汰。只有很老的選礦廠還能見到。

水力旋流器是用于分離去除污水中較重的粗顆粒泥砂等物質的設備。有時也用于泥漿脫水。分壓力式和重力式兩種，常采用圓形柱體構筑物或金屬管制作。
